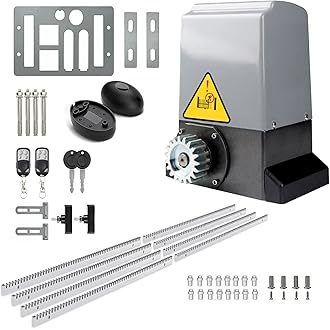

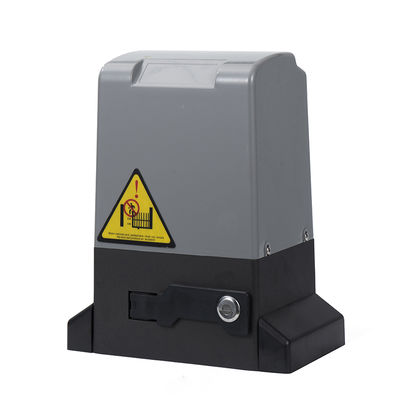

Schuifdeuropener
Werkingsprincipe en belangrijkste structuur en prestaties

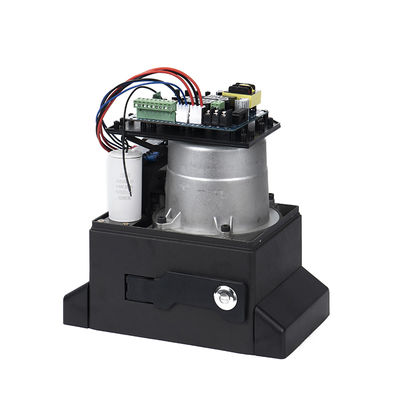

Deze machine bestaat uit de motor, worm, tandwiel, aangedreven tandwiel etc.De specifieke motor drijft de worm aan, de worm brengt de beweging over op het wormwiel en het aangedreven tandwiel (kettingwiel), en het aangedreven tandwiel drijft de tandheugel aan.De motor brengt zijn bewegingsenergie over op het kettingwiel via de worm en het tandwiel, het aangedreven tandwiel.en het wormwiel zullen beide roteren wanneer de koppeling is ingeschakeld, zodat de deur elektrisch kan worden geopend of gesloten.Bij stroomuitval, ontkoppel de koppeling via de ontkoppelingssleutel (draai 90° met de klok mee), deze machine kan handmatig worden bediend om de poort te openen of te sluiten.
Belangrijkste technische parameters
Voeding: AC240v/50HZ
Startstroom 3 A3.
Loopsnelheid: 12m/min
Motorvermogen: 370W/550W/750W/1200W
Motorsnelheid: 1400r/min
Geschikt deurgewicht: 100-2000KG6.
Temperatuur: -25℃~+70℃;
Motorgewicht: 12,2 kg/12,8 kg/14,5 kg/16,2 kg
Gereserveerde draadinstallatie: 1 vierkante millimeter (of 1,5 vierkante meter met twee geleiders)
De deuropener moet worden geïnstalleerd met een bout op de metalen basis.
Installeer de stalen tandheugel
Installatie stalen tandheugel en de eenvoudigste methode is: plaats deze eerst boven de tanden van de motortandwiel van de deur, en vervolgens door de stalen tandheugel van de deur en duw naar voren, beetje bij beetje de stalen tandheugel op de juiste plaats vastzetten. Door deze methode kunt u ervoor zorgen dat de tandheugel en het rondsel volledig in elkaar grijpen, vergeet daarbij niet om elk installatiepunt te markeren. (P2) Vergeet niet om het gewicht van de hele deur niet op het tandwiel te drukken.
Deurmotor ontkoppelingskoppeling (handmatig de deur openen)
Deuropener met de ontgrendeling van het vergrendelingsapparaat, om ervoor te zorgen dat in geval van stroomstoring de deur handmatig kan worden geopend, ontgrendeld en bediend
Installeer de eindschakelaar
Afhankelijk van de eindpositie van de slag, moet de schakelaarbeugel op de tandheugel worden geïnstalleerd (P4-P5). Veerschakelaar begrenzing, veer raakt de ijzeren blokschakelaar is ok. Magnetische schakelaar begrenzing. Magneet moet naar de motor wijzen en afhankelijk van de positie van de magnetische eindschakelaars van de afschermingsbehuizing.
Schematische diagram van de installatie van de schuifpoortopener
